HL317

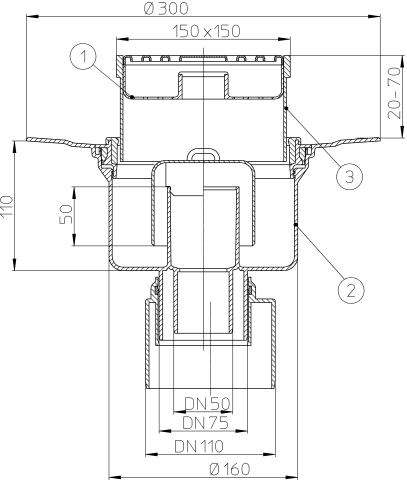

Трап с решёткой 147х147мм в подрамнике 150*150 мм, высотой гидрозатвора 50мм, Q=1,8 л/с, с вертикальным выпуском DN 50/75/110.
Посмотрите полное описание в формате PDF
Материал составных частей
Решетка | нержавеющая сталь |
Сетка для мусора | полипропилен |
Надставной элемент | полипропилен |
Сифон | полипропилен |
Корпус | полипропилен |
Переходник | полипропилен |
Назначение:
Трап, предназначен для отвода в канализацию загрязненных стоков с уровня пола.
Технические характеристики:
Максимальная разрешенная нагрузка 300 кг
Температура отводящей жидкости не более 100°С
Пропускная способность 1,8 л/c
Особенности монтажа:
- Высота надставного элемента трапа регулируется от 70 до 20 мм (подрезается в зависимости от расстояния от чистовой поверхности до гидроизоляции). При необходимости увеличить высоту применяются удлинители HL350 и HL350.0.
- Уплотнительный фланец может зажимать мембранную гидроизоляцию (EPDM или ПВХ мембрану толщиной не более 2 мм). Если применяется наплавляемая гидроизоляция, то используется трап HL317H – с запрессованным на заводе полимербитумным полотном Ø 500 мм.
- Встроенный сифон трапа имеет съемную верхнюю часть, что позволяет очищать внутренности трапа от загрязнений и, при необходимости, прочищать трубопровод после трапа.
- Для применения в помещениях для приготовления пищи используется модификация трапа HL317N – трап со встроенной защитой внутренней части корпуса, выполненной из нержавеющей стали.
- Если нагрузка на трап превышает 300 кг, в качестве надставного элемента используется HL66, выдерживающий нагрузку до 1,5 т.
Условные обозначения:
- Трап имеет универсальный выпуск – на корпусе трапа есть патрубки DN50, DN75 и DN160, и в комплекте идёт эксцентрический переход DN75/110.
- Если гидроизоляция на корпус трапа не заводится, или применяется мембранная (EPDM, ПВХ мембраны), уплотнительный фланец (есть в комплекте) фиксируется надавливанием сверху до щелчка.
- Монтажная заглушка предназначена для защиты трапа и канализационной сети от строительного мусора. После монтажа она подлежат утилизации.
- Надставной элемент вставляется в уплотнительный фланец.
- В надставной элемент вкладывается сетка-грязеуловитель.
- Перед вводом трапа в эксплуатацию – установить в подрамник решётку.
